Geräte und Projekte
HPSDR mit Baugruppe von Gerd, DJ8AY
Baugruppen HPSDR in der Abschirmbox
RX-TX 0,5 W out

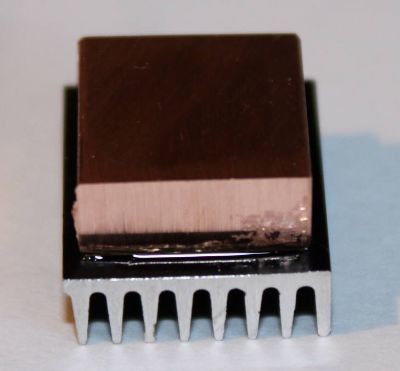

Home made Kühlkörper für den ANALOG-DIGITAL-CONVERTER

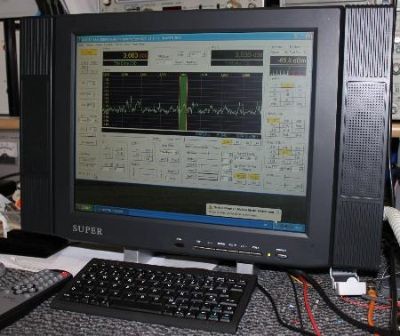

Bildschirm mit POWER SDR Vers. 10.xx
Bedienoberfläche der neuesten Version
Kompletter Einbau in ein Computergehäuse noch ohne PA-Netzteil
13.5 V 20,7 A Netzteil für PA (DC/DC Wandler mit 1 MHz Taktfrequenz)
PA-Baugruppe für HPSDR Pout 100W von DJ8AY
Frontansicht des 100 Watt HPSDR
Anzeigebaugruppe der PA, mit den Tastern lassen sich einige Schutzfunktionen programmieren
MOSFET-PA für mein HPSDR-Projekt HFout 600 W bei ca. 40 W HFin
Netzwerktester nach "Funkamateur" in voller Ausbaustufe
Mein alter symmetrischer Koppler für größere Leistung

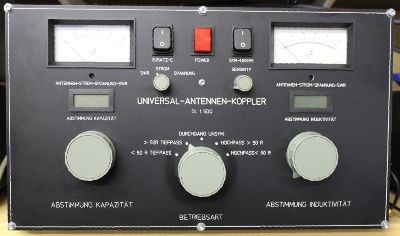

Eigenbau Universal-Antennen-Koppler
Schalter zum Umschalten der Betriebsarten, Eigenbau
Es darf ruhig etwas größer sein, Rollspule ist von RFT für den SS 1000
Und so sieht er von innen aus

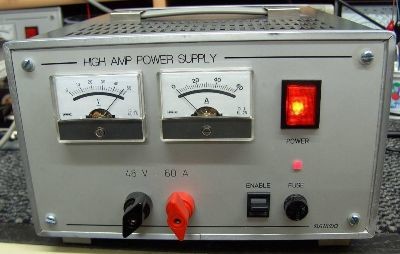

Netzteil für Endstufen, 48 V DC, 60 A
Innenleben von oben
Innenleben von unten
Seitenansicht links
Seitenansicht rechts
